随着技术的不断更新，系统的稳定性始终是工程师们设计方案所考虑的第一要素，可编程电子保险丝可以有效的抑制浪涌电流，为电源系统提供安全可靠的路径保护解决方案，提高系统稳定性。
  ag大厅游戏推出的高精度限流开关ET20135，可以满足3V~22V宽电压输入范围的电源系统，极低的导通内阻可以有效的降低电源路径损耗。可调节的软启动时间能够有效的抑制inrush current，同时限流阈值可通过外置电阻编程设置。
  ET20135是通用SOT23-6封装，封装尺寸。ぷ魑露确段Э，内置N沟道MOSFET功率开关，具有限流保护(OCP)，短路保护(SCP)，过温保护(OTP)，静电保护(ESD)等多种保护？。

特点：
●输入电压范围：3.0V to 22V
●集成57mΩ（典型值）N型功率MOSFET
●具有可调限流值或 ILIMIT 引脚悬空时的固定限流值
●通过 DV/DT 引脚可配置软启动时间
●具有快速响应的短路保护
●具有打嗝模式的过流保护 (OCP)
●过温关断保护和自动重启功能
●封装：SOT23-6

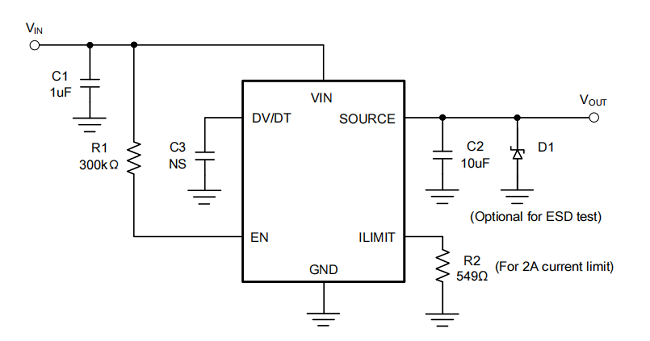

典型应用

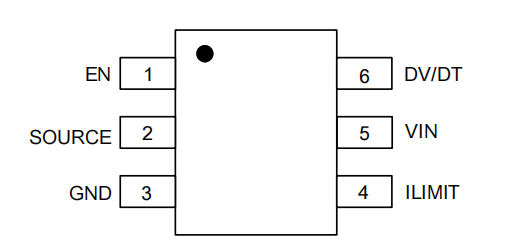

管脚定义

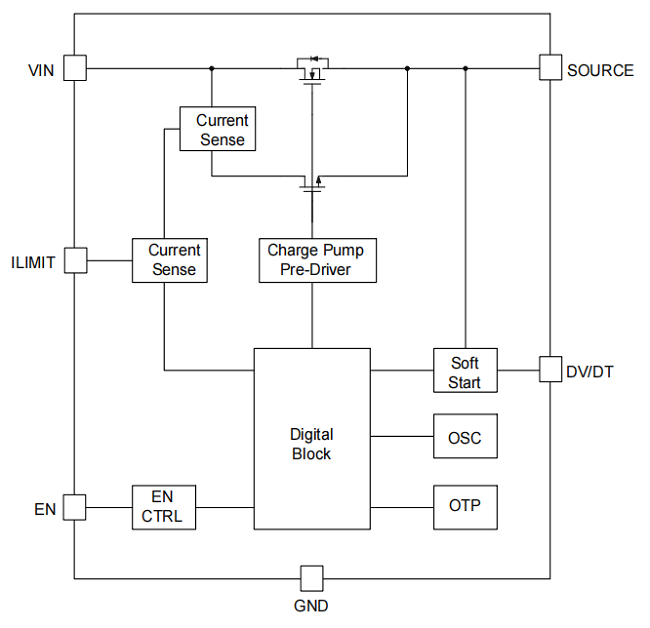

功能框图

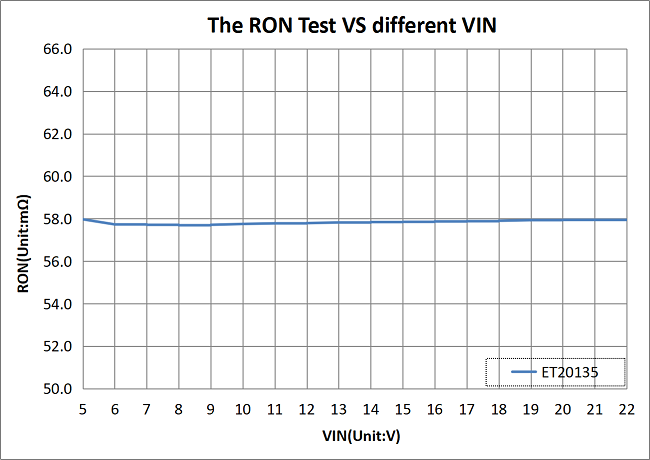

(1)ET20135不同输入电压下的RON测试

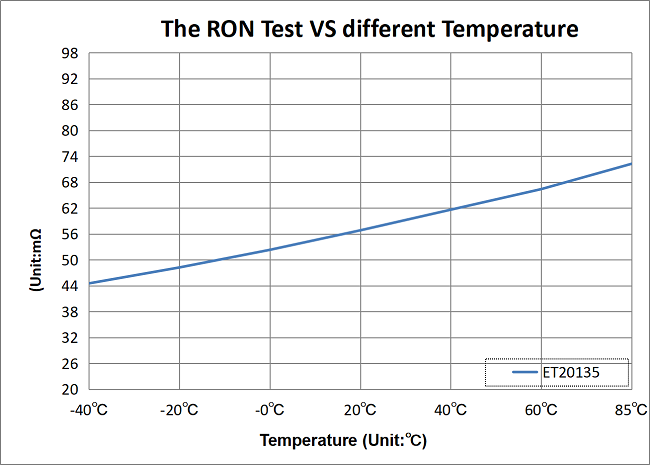

(2)ET20135不同温度下的RON测试

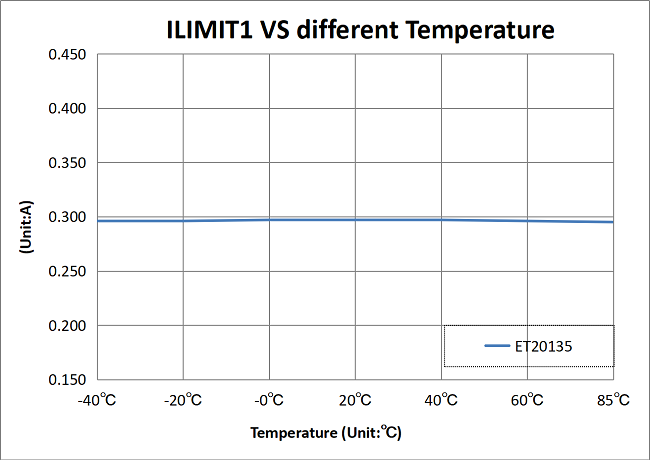

(3)ET20135不同温度下的ILIMIT1/2限流测试

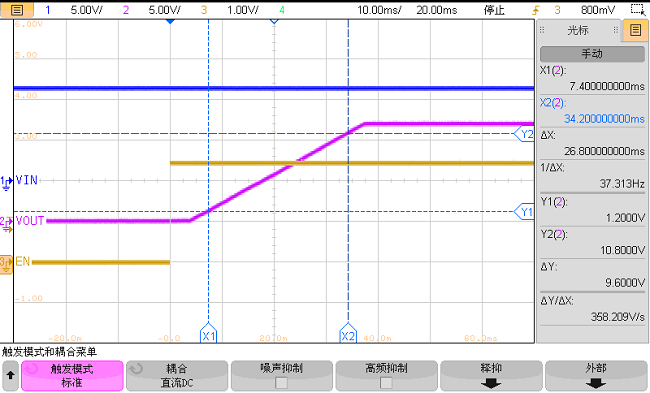

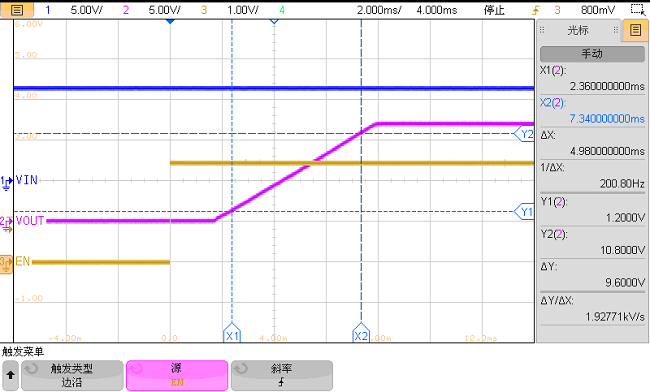

(4)ET20135不同CDV/DT电容下的启动波形

CDVDT=Float

CDVDT=470nF

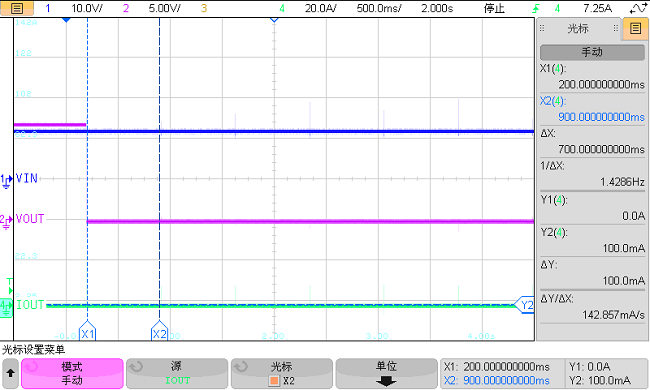

(5)ET20135短路性能测试
